Стіновий рекуператор повітря: як працює та чим корисний

Гарна якість повітря в приміщенні є передумовою для здорового самопочуття, енергійності і бадьорості людей, що всередині. В закритому просторі – в школі, на роботі чи вдома ми проводимо більшу частину свого часу, ось чому стан внутрішнього повітря є вкрай важливим.

Варто відзначити позитивну тенденцію: все більше людей беруть на себе відповідальність за створення здорового мікроклімату вдома та робочому просторі, що веде за собою збільшення попиту на вентиляційні рішення для кращого повітрообміну. Одним з таких є стіновий рекуператор повітря – найкомпактніший тип вентиляційних пристроїв для припливно-витяжної вентиляції з рекуперацією (поверненням) тепла.

Для чого потрібен рекуператор повітря, як працює, особливості монтажу і чому це ощадливіше рішення ніж провітрювання через вікно розповідаємо в цій статті.

Настінний рекуператор: визначення, принцип дії та основні функції

Настінний рекуператор повітря – децентралізована установка припливно-витяжної вентиляції з рекуперацією тепла, що встановлюються безпосередньо в отвір зовнішньої стіни у приміщенні. Рекуператор забезпечує надходження та відведення повітря через один отвір без змішування потоків, при цьому зберігаючи тепло всередині будівлі.

Настінні децентралізовані рекуператори бувають двох типів: реверсивні, які працюють циклічно, та протиточні, які забезпечують одночасний приплив і витяжку повітря. Принцип дії залежить від конструкції моделі:

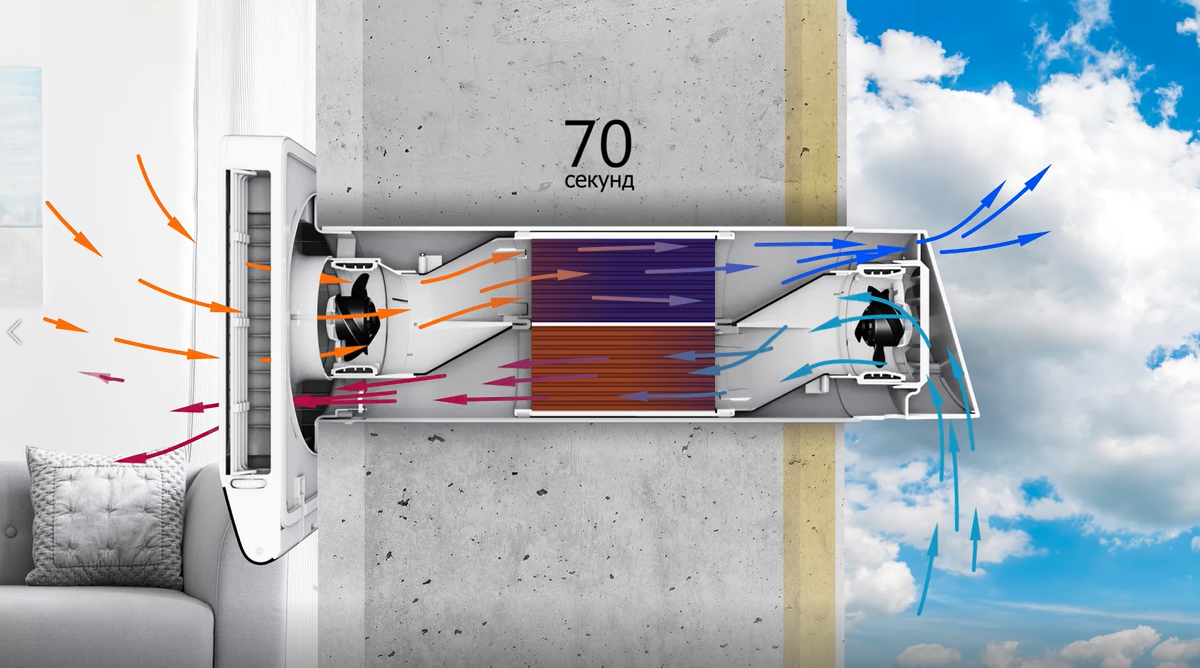

Реверсивні:

1. Пристрій витягує тепле повітря з кімнати назовні.
2. Це повітря проходить через теплообмінник і нагріває його.
3. Через приблизно 70 секунд вентилятор змінює напрям обертання.
4. Зовнішнє повітря заходить у приміщення через той самий канал.
5. Проходячи через нагрітий теплообмінник, воно отримує накопичене тепло.
6. До таких типів входять рекуператори: Вентс Брізі Сайлент, Blauberg VENTO Expert Plus, Вентс ТвінФреш Атмо Wi-Fi, Домовент Соло.

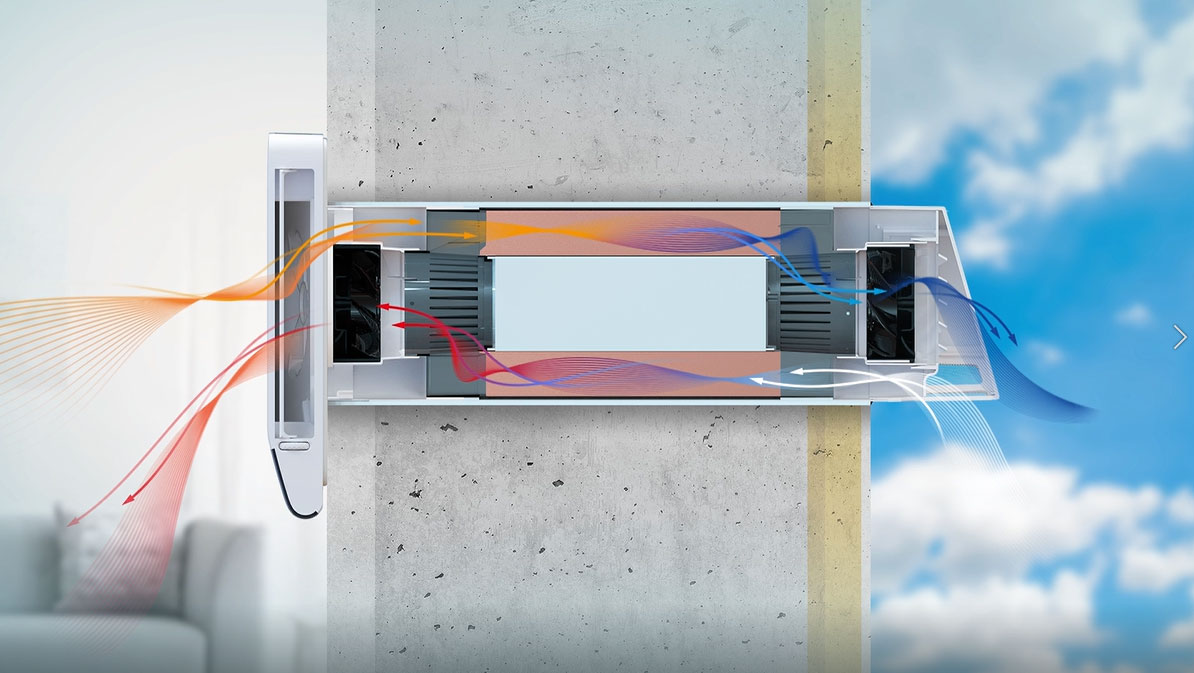

Протиточні:

1. Забруднене тепле повітря витягується з кімнати назовні.
2. Свіже повітря з вулиці одночасно надходить у рекуператор.
3. Потоки проходять через теплообмінник, не змішуючись між собою.
4. Тепло від витяжного повітря передається припливному через стінки теплообмінника, завдяки чому в кімнату потрапляє вже підігріте свіже повітря.
5. У цю категорію входять рекуператори: Вентс Брізі, Вентс Брізі Смарт.

Для кращого розуміння принципу роботи теплообмінника, можна уявити просту аналогію: теплообмінник працює як акумулятор – спочатку “заряджається” теплом від вихідного повітря, а потім ”віддає” його припливному.

Основні функції стінового рекуператора:

• подача свіжого повітря з вулиці;
• видалення відпрацьованого повітря;
• збереження тепла за рахунок рекуперації;
• часткова фільтрація повітря від пилу, комах і дрібного сміття.

Яка різниця між централізованою та децентралізованою вентиляцією?

Ключова відмінність між централізованими та децентралізованими системами вентиляції полягає у способі розподілу повітря та монтажу. Централізована система використовує центральний блок для подачі свіжого повітря по всій будівлі та відведення використаного повітря через розгалужену мережу повітроводів з усіма комплектуючими. Такі системи особливо ефективні у великих будівлях, однак вони вимагають ретельного планування та достатнього простору для повітроводів.

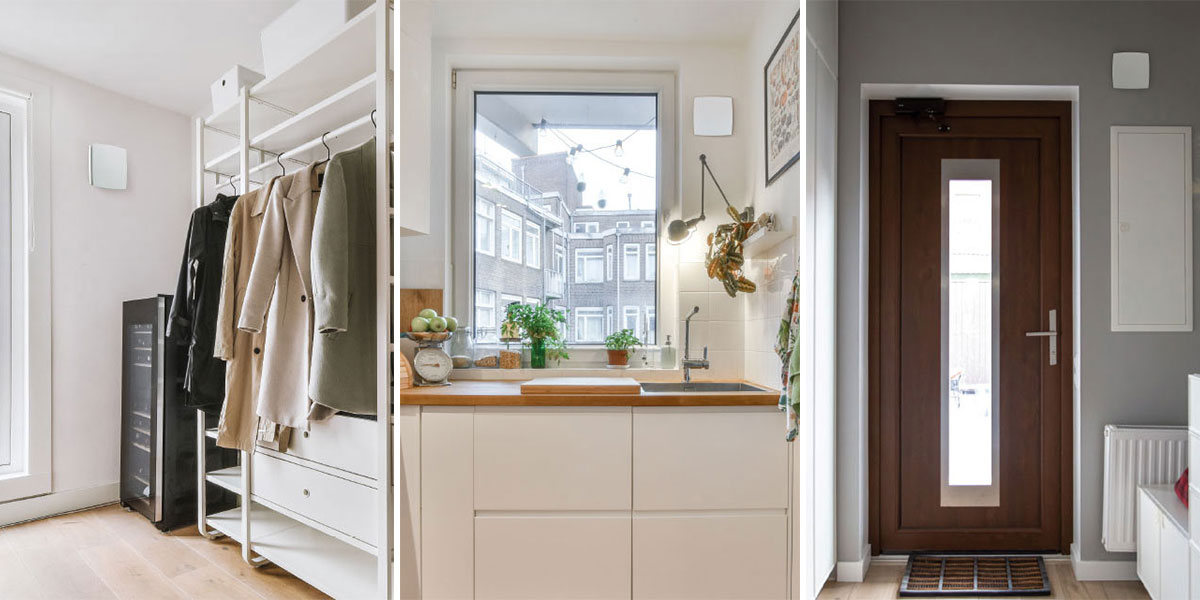

Настінний децентралізований рекуператор встановлюється прямо в зовнішню стіну окремої кімнати й працює автономно. На відміну від централізованих систем, йому не потрібні повітропроводи, шахти чи складні проєкти – кожен пристрій обслуговує конкретне приміщення. Однак для більших будівель може знадобитися більше пристроїв, що слід враховувати під час планування.

Призначення та переваги настінних рекуператорів

Використання централізованої чи децентралізованої системи вентиляції залежить безпосередньо від планування приміщення, етапу ремонту, площі об’єкта та вимог до повітрообміну. Ключовою перевагою децентралізованих установок є те, що їх можна встановити без складного монтажу повітропроводів навіть у вже готовому інтер’єрі.

Такий теплообмінник гарне рішення для:

• квартир і будинків із готовим ремонтом, де неможливо прокласти повітроводи;
• невеликих офісів, студій, салонів краси та комерційних приміщень;
• спалень, дитячих кімнат і кабінетів, де важливий постійний приплив свіжого повітря;
• будівель із пластиковими вікнами та утепленими фасадами, де обмежена природна вентиляція;
• приміщень із підвищеною вологістю або ризиком появи конденсату й плісняви;
• об’єктів, де потрібна локальна вентиляція окремих кімнат без монтажу централізованої системи.

Настінний рекуператор повітря – інтелектуальний пристрій, який поєднує функції вентиляції та рекуперації тепла і дає низку практичних переваг у щоденному використанні:

• простий монтаж. Не потрібно прокладати вентиляційні канали – достатньо одного отвору в стіні;
• висока ефективність рекуперації – коефіцієнт корисної дії (ККД) настінного рекуператора може досягати 80-90%, завдяки чому взимку більша частина тепла повертається в приміщення, а влітку зменшується температура надходження гарячого зовнішнього повітря. Це економить бюджет, знижуючи навантаження на опалювальне та охолоджувальне обладнання;

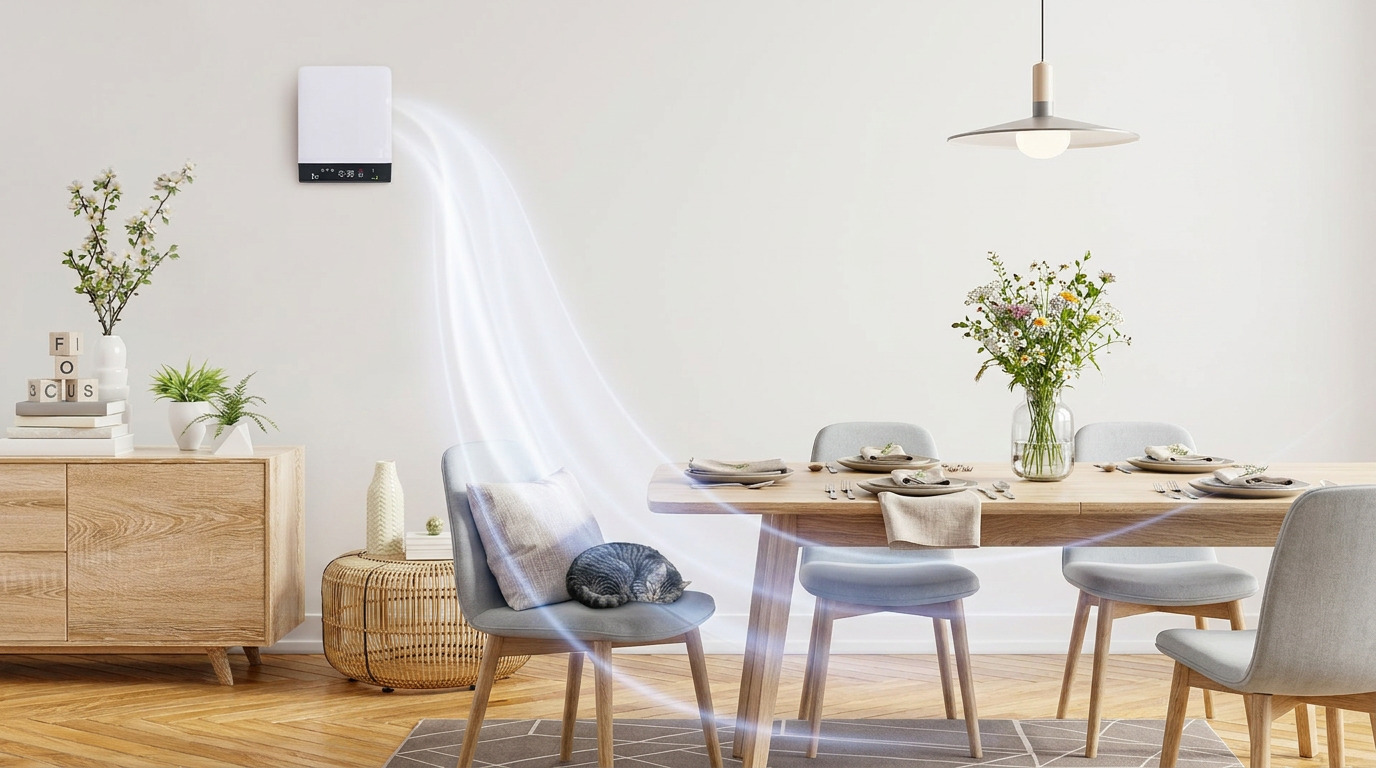

• стабільний мікроклімат – повітря оновлюється постійно, а не ривками, як при відкриванні вікон. Це знижує рівень CO₂ і покращує самопочуття;
• відсутність протягів – повітря подається дозовано, без різких потоків;
• тиха робота – у сучасних моделях рівень шуму може дорівнювати 11 Дб, що практично непомітно у кімнаті і дорівнює шуму легкого подиху вітру;
• легкий доступ до установок значно спрощує процес та економить кошти на технічному обслуговуванні – зазвичай обмежується заміною фільтрів та базовими функціональними перевірками.

Таким чином, використання настінного рекуператора сприяє зменшенню тепловтрат і зниженню споживання енергії на опалення та охолодження, що опосередковано допомагає скорочувати викиди парникових газів і відповідає кліматичним цілям ЄС щодо досягнення вуглецевої нейтральності до 2050 року.

Види настінних рекуператорів та їхні особливості

Рекуператори настінного типу відрізняються за матеріалом теплообмінника, діаметром повітряного каналу, продуктивністю, рівнем шуму, типом керування та наявністю додаткових функцій. Децентралізовані моделі можуть бути як максимально простими, так і оснащеними датчиком вологості, таймером чи Wi-Fi. Нижче в таблиці порівнюємо популярні в Україні моделі настінних рекуператорів.

Узагальнюючи, установки зі стандартною комплектацією добре підходять для невеликих приміщень та стандартних задач вентиляції. Якщо пріоритетом є низький рівень шуму – варто орієнтуватися на спеціалізовані “тихі” серії. Для користувачів, які хочуть автоматичний контроль якості повітря та розширені функції, оптимальними будуть “смарт”-рішення з датчиками та програмованими режимами. Переглянути та порівняти моделі настінних рекуператорів, характеристики та ціни можна у каталозі на сайті market.vents.ua.

Як підібрати стіновий рекуператор: покрокове пояснення

Щоб правильно підібрати стіновий рекуператор і отримати очікуваний ефект від його роботи, варто звернути увагу на кілька базових параметрів перед покупкою:

1. Розрахуйте потрібну продуктивність (м³/год): помножте об'єм кімнати (площа х висоту стін) на кратність (кількість повних оновлень повітря за годину). До прикладу: для кімнати значення кратності зазвичай – від 1 до 2, кухні – 3-6, ванни/туалету – 5-10;

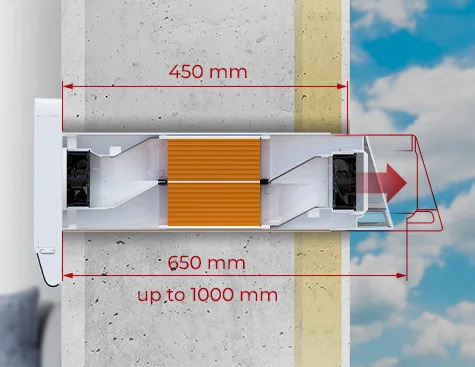

2. Врахуйте товщину стіни – довжина труби рекуператора має відповідати товщині стіни. Якщо труба довша, її зазвичай можна підрізати під потрібний розмір.
3. Враховуйте рівень шуму та тип теплообмінника – протиточні моделі забезпечують стабільний безперервний повітрообмін, а реверсивні працюють почергово на приплив і витяжку.
4. Визначте тип керування – пульт або дистанційне управління зі смартфону через Wi-Fi.
5. Режим роботи взимку – деякі моделі мають захист від обмерзання або підігрів, як у рекуператора Вентс Брізі Сайлент.

Монтаж стінового рекуператора: технічні особливості та вимоги

Монтаж можна виконати самостійно за наявності інструменту. Для цього потрібно виконати наступні кроки:

1. Зробити отвір у зовнішній стіні за допомогою алмазного буріння або перфоратора з коронкою відповідного діаметра, обов’язково з невеликим нахилом 3-5° у бік вулиці (тобто вниз назовні) для відведення конденсату.
2. Після буріння очистити канал від пилу та підготувати його до встановлення монтажної гільзи.
3. Утеплити гільзу для захисту від промерзання, якщо конструкція без утеплення;
4. Вставити гільзу (за потреби обрізати її під товщину стіни), вирівняти по нахилу та положенню, після чого зафіксувати у стіні за допомогою монтажної піни, розпірних елементів або кріпильних гвинтів (залежно від моделі).
5. Внутрішній блок щільно притиснути до стіни з боку кімнати та закріпити монтажною рамкою, зовнішній – зафіксувати із зовнішнього боку фасаду і загерметизувати стики, щоб не було щілин і підсосу повітря.
6. Під’єднати пристрій до живлення та перевірити роботу.

Підсумовуючи, настінний рекуператор є важливим елементом сучасної вентиляції, який забезпечує постійний приплив свіжого повітря без значних тепловтрат. У кліматично свідомих будівельних підходах він розглядається як система, така ж важлива, як ізоляція та герметизація, адже напряму впливає на енергоефективність і комфорт у приміщенні.

Відповідаємо на популярні запитання:

Що таке стіновий рекуператор повітря?

Це компактна припливно-витяжна установка, що монтується безпосередньо у зовнішню стіну. Пристрій виводить відпрацьоване повітря з приміщення та подає свіже з вулиці, зберігаючи при цьому до 90% тепла (або прохолоди влітку) за допомогою внутрішнього теплообмінника. При цьому рекуператор знижує рівень CO₂ та запобігає появі плісняві.

Яка різниця між централізованою та децентралізованою вентиляцією?

Централізована вентиляція використовує одну потужну установку та мережу прихованих труб для всього будинку, що потребує проектування на етапі будівництва, тоді як децентралізована складається з окремих компактних рекуператорів у кожній кімнаті, які монтуються безпосередньо у зовнішню стіну навіть після завершення ремонту.

Скільки електроенергії споживає настінний рекуператор?

Пристрої дуже економні. У середньому споживання становить від 5 до 15 Вт/год, що співставно з роботою однієї LED-лампи. Навіть при цілодобовій роботі витрати на електрику будуть мінімальними.

Чи замінює рекуператор опалення чи кондиціонер?

Ні. Рекуператор – це система вентиляції, а не обігріву. Його завдання – забезпечити свіже повітря без втрат тепла, яке вже згенероване вашою системою опалення. Він допомагає економити на енергоносіях, але не замінює радіатори чи кондиціонер.

Чи можна встановити рекуператор у квартирі з ремонтом?

Так. Монтаж виконується методом алмазного буріння з використанням промислового пилососа, що виключає появу пилу чи бруду. Вся процедура займає 1-2 години й не псує фінішне оздоблення стін.

Чи врятує рекуператор від плісняви та мокрих вікон?

Так. Рекуператор зменшує вологість, відповідно – менше конденсату на вікнах і нижчий ризик появи плісняви. Але при сильних джерелах вологи одного пристрою може бути недостатньо.
