Вентиляція підвалу будинку – природна та примусова: розрахунок і монтаж

Незалежно від того, чи часто ви перебуваєте у підвалі, його циркуляція повітря суттєво впливає на внутрішній мікроклімат в цілому.

У цій статті ми проаналізуємо типи вентиляційних систем для підвалів, їхні переваги та недоліки. Ви дізнаєтеся про ключові правила монтажу, особливості проєктування та критерії вибору обладнання під ваші індивідуальні потреби.

Навіщо потрібна вентиляція в підвалі – ознаки проблеми

Вентиляція в підвалі впливає не лише на стан повітря в оселі. Через своє розташування, у цокольних приміщеннях відчутно підвищена вологість, яка шкодить меблям, побутовій техніці, документам та іншим речам всередині. Волога в повітрі утворює конденсат на поверхні предметів, який швидко поглинається, зрештою призводячи до псування самого предмета.

Вимоги до вентиляції зростають у рази, якщо підвал використовується як житлова або робоча зона, наприклад, спортзал, майстерня чи котельня. У таких випадках постійна циркуляція повітря є критично важливою для підтримки безпечного рівня кисню і виведення відпрацьованого повітря.

Що вказує на те, що вентиляція в підвалі недостатня:

• характерний запах сирості та “старих речей”, який не зникає навіть після короткого провітрювання;
• темні плями на внутрішніх та зовнішніх стінах;
• стіни або полиці стають прохолодними та вогкими на дотик;
• вологість повітря постійно перевищує 60%;
• поява дрібних крапель води на холодних поверхнях – металевих трубах, балках перекриття або у верхніх кутах стін;
• зупинка циркуляції повітря – якщо при перевірці витяжних шахт рух повітря відсутній, система не виконує свою головну функцію.

Наявність хоча б кількох із перелічених ознак підтверджує неефективність поточного повітрообміну, що може призвести до ряду серйозних проблем у будинку:

• появи плісняви і грибка, які потенційно небезпечні для здоров'я;
• поширення неприємних запахів по всьому будинку;
• псування продуктів, консервації, електроніки, дерев’яних меблів, килимів, документів, фотографій та книг;
• корозії металевих елементів комунікацій;
• накопичення невидимого токсичного газу радону, що виділяється внаслідок розкладання радіоактивних матеріалів у ґрунті та гірських породах, особливо у регіонах із підвищеним рівнем радону.

Ефективна система вентиляції підвалу усуває першопричину цих проблем – надлишкову вологість та застій повітря.Це не лише захищає конструкції будинку від руйнування, а й дозволяє стабілізувати температуру, перетворюючи підвал на придатний для експлуатації простір.

Існує кілька видів вентиляції підвалів. Найпоширенішими є природна, примусова (механічна) та гібридна. Природна вентиляція функціонує завдяки пасивному потоку повітря, зазвичай через вентиляційні отвори або вікна, тоді як механічні системи включають вентилятори та повітропроводи для циркуляції повітря. Гібридні системи поєднують обидва методи.

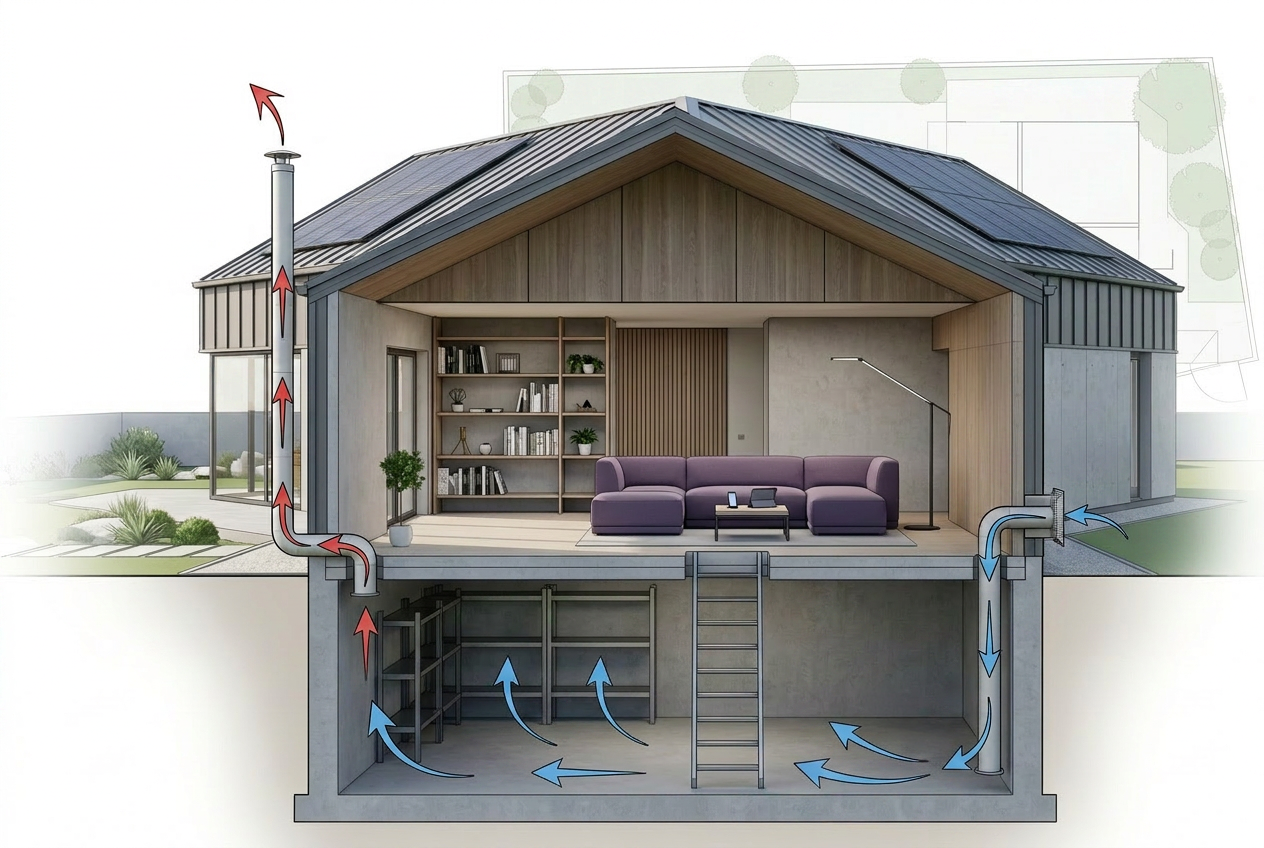

Природна вентиляція підвалу – принцип, схема, обмеження

Принцип роботи природної вентиляції підвалу полягає в практичному застосуванні фізичних законів, а саме у використанні різниці температур. Якщо дозволити теплому повітрю виходити з приміщення, а холодному надходити в нього ззовні, то оновлення повітряної маси відбуватиметься автоматично.

У найпростішому вигляді процес повітрообміну реалізується через вікна, двері, вентиляційні отвори (продухи) або нещільності в конструкціях. Свіже повітря потрапляє всередину через нижні точки входу, тоді як відпрацьоване виходить назовні через витяжні шахти або вікна під впливом природного тиску.

Більш надійним рішенням для організації природного повітрообміну, що працює незалежно від наявності вікон, є монтаж спеціальних вентиляційних труб, які створюють постійний вертикальний потік повітря. Достатньо встановити в підвалі припливну та витяжну трубу, розмістивши їх у кутах кімнати одну навпроти одної:

1. Труба на приплив розташовується на відстані 20-40 см від підлоги підвалу, а її верхній кінець виводиться через цоколь за межі приміщення на рівень не менше 50 см від землі та покривається сіткою, щоб запобігти потраплянню сміття, дрібних тварин та комах.
2. Витяжний повітропровід встановлюють під самою стелею підвалу. Якщо приміщення використовується як льох, витяжку доцільно монтувати безпосередньо над зоною зберігання продуктів. Труба проходить крізь усі перекриття та виводиться вище рівня даху (для запобігання зворотній тязі), завершуючись встановленням дефлектора.

Природна вентиляція підходить для організації оновлення повітря у невеликому підвалі-коморі площею до 50 м² у випадках, коли на нього немає додаткового “навантаження”. Використання підвалу для будь-яких побутових потреб посилює вимоги до потужності повітрообміну.

Переваги природної вентиляції підвалу: доступне рішення, плавний повітрообмін, працює автономно без використання електроенергії, не потребує дорогого технічного обслуговування.

Недоліки: не здатна впоратися з потребами великих приміщень понад 50 м², особливо тих, де працюють люди або зберігаються продукти харчування. Крім того, її ефективність безпосередньо визначається погодними умовами: взимку виникає ризик переохолодження підвалу, а влітку тяга слабка.

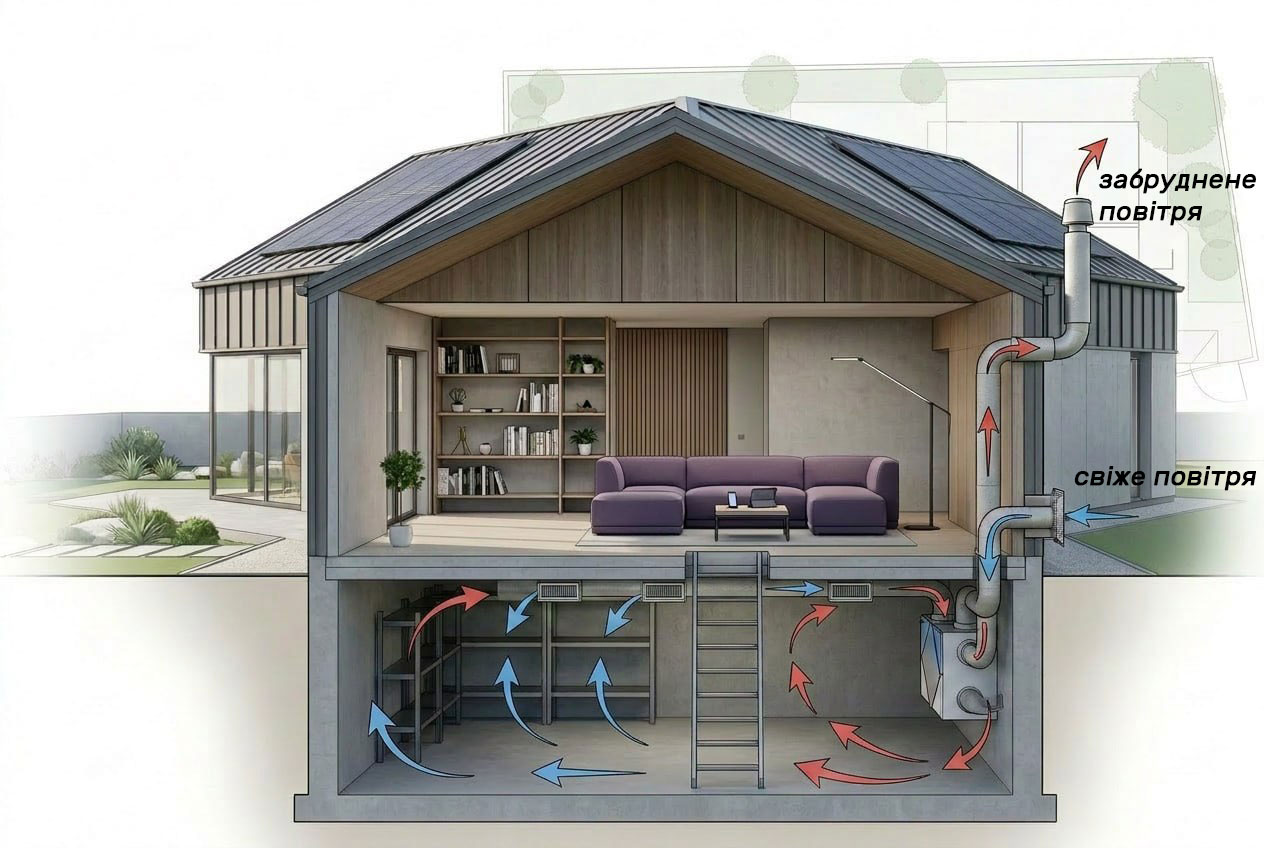

Примусова вентиляція підвалу – коли і чому необхідна

Принцип роботи примусового повітрообміну полягає у механічному спонуканні руху повітря з використанням вентиляторів. Реалізовувати механічну вентиляцію підвалу краще на етапі проектування та будівництва будівлі. Це дасть можливість встановити “розумну” систему, яка сама змінюватиме режим роботи залежно від якості і вогкості повітря в підвалі.

За напрямком повітряних потоків примусову вентиляцію підвалів класифікують на три основні варіанти:

1. Витяжна – призначена для примусового видалення відпрацьованого та затхлого повітря, шкідливих газів та водяної пари.
2. Припливна – вентилятор працює лише на приплив, подаючи свіже повітря.
3. Припливно-витяжна – забезпечує повноцінний збалансований повітрообмін у приміщенні. Може бути доповнена рекуператором, який забирає тепло у відпрацьованого повітря і віддає його припливному, що дозволяє суттєво економити на опаленні та підтримувати стабільну температуру в підвалі взимку.

Після того, як ви визначилися з типом системи – витяжною, припливною чи комплексною, важливо підібрати обладнання, що відповідає технічним параметрам вашого підвалу.

Переглянути каталог обладнання для вентиляції підвалу можна на сайті market.vents.ua. Ви знайдете все необхідне для монтажу від спеціалізованих брендів Вентс, Blauberg та Домовент:

• Канальні вентилятори серії ТТ, ВК, Буст, Стрім для розгалужених систем повітроводів.
• Осьові вентилятори серії ОВ, ВКОМ для прямого відведення або подачі повітря.
• Припливно-витяжні установки серії ВУТ/ВУЕ/ВУЕ2, Enave з рекуперацією (поверненням) тепла.
• Регулятори швидкості та комплектуючі для монтажу.

Варто враховувати, що за певних параметрів приміщення природна вентиляція просто не впорається, тому примусова вентиляція підвалу стає обов’язковою, якщо:

• площа приміщення понад 50 м²;
• підвал переобладнано під спортзал, гардеробну, укриття, серверну, майстерню чи котельню;
• висока вологість ґрунтових вод;
• підвал під житловими кімнатами;
• небезпека скупчення токсичного ґрунтового газу радону.

Переваги примусової вентиляції підвалу: повна незалежність від погодних умов, контрольований повітрообмін, можливість автоматизованого регулювання рівня вологості та програмування роботи за таймером.

Недоліки: залежність від стабільного електропостачання, додаткові витрати на оплату електроенергії, необхідність регулярного сервісного обслуговування та періодичної заміни фільтрів.

Природна чи примусова вентиляція підвалу: порівняльна характеристика

Порівняння характеристик природної та примусової вентиляції дозволяє чітко визначити переваги та недоліки кожного методу. Проаналізуйте таблицю нижче, щоб зрозуміти, яка система найкраще підійде саме для вашого об'єкта.

Вибір конкретного типу системи залежить не лише від бюджету, а й від цільового призначення приміщення: для зберігання консервації зазвичай достатньо природної тяги, тоді як житловий цоколь потребує лише механічної дії вентиляції. Розуміючи базові відмінності в експлуатації, ми можемо перейти до детального розбору розрахунку підвального приміщення та правил монтажу.

Розрахунок вентиляції підвалу – формула та покроковий алгоритм

Ефективність видалення вологи та припливу свіжого повітря напряму залежить від точності попередніх розрахунків. Навіть найпотужніший вентилятор або широка труба не працюватимуть належним чином, якщо їхні параметри не відповідають об'єму приміщення та його призначенню. Щоб отримати точні дані та нічого не пропустити, радимо дотримуватися такої послідовності визначення параметрів:

1. Обчислити об’єм підвалу: площа (м²) × висота приміщення (м) = об'єм (м³);
2. Визначити кратність (як часто повітря має повністю оновлюватися в підвалі) повітрообміну залежно від призначення: комора/льох – 1-2 раз/год, майстерня/спортзал - 3-4 раз/год, котельня. Більше значень дивіться на порталі ДБНУ (Державних Будівельних Норм України).
3. Розрахувати необхідну продуктивність (витрати повітря): об'єм × кратність = м³/год;
4. Підібрати діаметр повітропроводу з урахуванням потрібної продуктивності вентиляції: для приблизно 100 м³/год використовують трубу Ø125 мм, для близько 200 м³/год – Ø150 мм;
5. Підібрати вентилятор з запасом +20% від розрахункової продуктивності з урахуванням втрат тиску.

Приклад розрахунку: площа 30 м² × висота 2,5 м = 75 м³. Кратність 2 × об’єм 75 м³ = продуктивність 150 м³/год → канальний вентилятор Вентс Стрім 100/125, труба Ø125 мм.

Монтаж вентиляції в підвалі – загальні правила

Коли розрахунки завершені та матеріали обрані, можна переходити до практичної частини. Щоб система вентиляції підвалу працювала ефективно і вам не довелося переробляти отвори в капітальних стінах, варто врахувати кілька технічних нюансів. Під час монтажу фахівці радять спиратися на такі базові правила.

Для монтажу природної вентиляції:

• припливний і витяжний канали розміщують у протилежних частинах приміщення для забезпечення стабільного повітрообміну: припливний – біля підлоги (20-40 см) з північного або затіненого боку будівлі, витяжний – під стелею (10-15 см від неї);
• труби встановлювати з мінімальною кількістю поворотів – кожен поворот на 90° збільшує опір;
• витяжну трубу вивести вище рівня покрівлі мінімум на 50 см;
• зовнішні частини труб захистити сітками від гризунів та комах;
• герметизувати всі стики труб монтажною стрічкою або герметиком.

Для монтажу примусової припливно-витяжної вентиляції:

• організація повітрообміну. Приплив і витяжку розміщують у протилежних зонах: приплив – ближче до підлоги, витяжку – під стелею для ефективного видалення вологого повітря;
• розміщення припливно-вентиляційної установки (ПВУ). Установку монтують у доступному місці з можливістю обслуговування, бажано в сухій зоні підвалу або суміжному технічному приміщенні.
• оптимальна траса повітроводів. Канали прокладають із мінімальною кількістю поворотів і без звужень, щоб знизити аеродинамічний опір і втрати продуктивності;
• герметичність і теплоізоляція. Усі з’єднання ущільнюють, а повітропроводи в холодних зонах утеплюють для запобігання конденсату;
• захист від зворотної тяги. У витяжному та припливному каналах встановлюють зворотні клапани, які перекривають потік при вимкненій ПВУ. Виходи повітроводів виводять назовні з ухилом від будівлі та захищають решітками/козирками, щоб запобігти задуванню вітру, потраплянню опадів і поверненню холодного повітря в підвал.

Як показує досвід, при проведенні капітального ремонту, інвестиція всього 1% від суми загальних витрат в організацію грамотної вентиляції підвалу дозволить на довгі роки забезпечити результати ремонту і здорове та комфортне життя в будинку.

Відповідаємо на популярні запитання:

Який найкращий тип вентиляції для підвалів?

Найкращий тип залежить від вашої конкретної ситуації, але для кращого контролю потоку повітря часто рекомендується механічна вентиляція.

Як часто слід провітрювати підвал?

Регулярне провітрювання є важливим, особливо у вологому кліматі. Намагайтеся провітрювати принаймні раз на день.

Чи можу я самостійно встановити вентиляційну систему?

Так, просту вентиляційну систему можна встановити самостійно за умови базових навичок і дотримання інструкції виробника. Однак складні системи з розгалуженою мережею повітропроводів краще довірити фахівцям, щоб забезпечити правильний повітрообмін і ефективну роботу системи.
